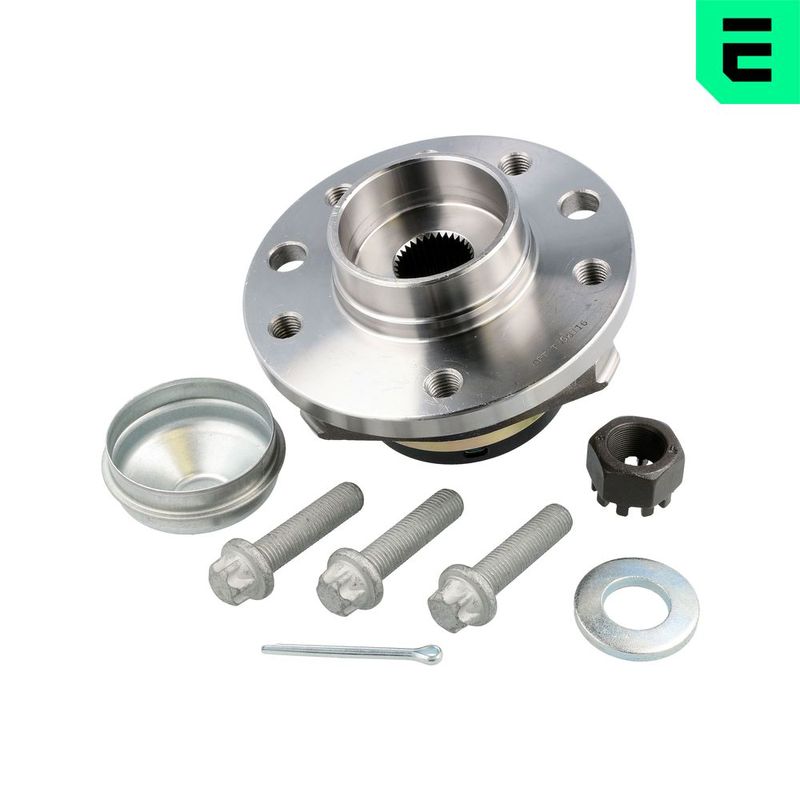

Optimal kerékcsapágy készlet bal,integrált mágneses érzékelőgyűrűvel
Blue Print kerékcsapágy készlet első tengely bal,kúpgörgős csapágy
Cikkszám: ADT38236
Kártyaszám: 3181356
Blue Print kerékcsapágy készlet első tengely bal,szimeringgel,kúpgörgős csapágy
Cikkszám: ADT38211
Kártyaszám: 3184287
Quality Workshop P kerékagy integrált kerékcsapággyal
Cikkszám: WWB175
Kártyaszám: 4840239
Aic kerékcsapágy készlet első tengely kétoldali,integrált kerékcsapággyal
Cikkszám: 51814
Kártyaszám: 14221676
Így szereld
Az Opel Astra G elsö kerékcsapágyház felépítése
Az Opel Astra G típusváltozatánál mind az elsö mind a hátsó kerékcsapágy a kerékaggyal és az ABS kerékfordulatszám érzékelövel egybeépített. A csapágy karbantartást nem igényel sem kenni sem beállítani nem szükséges.
Ha a kerék nehezen forog vagy zajos akkor az egységet kompletten kell cserélni. A kerékcsapágyegység visszaszerelésénél új csavarokat kell használni. Meghúzási nyomatékok és a szögrehúzás értékei a kerékcsapágyegység beszerelésekor:
- elsö kerekeknél: 90 Nm + 30° + 15°
- hátsó kerekeknél: 50 Nm + 30° + 15°
Mivel a kerékcsapágyegység kompletten cserélendö így külön sem a csapágy sem a kerékfordulatszám szenzor nem cserélhetö. Azonban mivel azon túl hogy az ABS kerékfordulatszám érzékelö indukciós elven müködik(lásd 1. ábra) semmilyen egyéb információ nem állt rendelkezésünkre az egység felépítéséröl ezért szétszedtük.
1. ábra: az elsö kerékfordulatszám érzékelö jele a kerék kb. fél körülfordításakor
2. ábra: a kerékcsapágyak és lemez póluskerék a házból kihúzva
A csapágyházból a kettös agyrészt kihúzva a 2. ábrán látható a két golyóscsapágysor és a jobb oldali agyrészre felsajtolt 29 fogú lemeztárcsa. A csapágyház belsejében a közvetlenül az egyik golyópálya mellé beépítettek egy mágnesesgyürüt mely a fogazott tárcsának megfelelöen 29 pólus párú. A mágnesgyürü mellett egy müanyag gyürüre tekercselve található az ABS jeladó indukciós tekercse (3. ábra) melynek általunk mért ellenállása 1530 Ω volt. A gyár az elsö kerék-fordulatszám szenzor tekercsellenállásaként 1000-2000 Ω-ot ad meg.Az ABS jeladó zárt kiviteléböl adódóan ritka ennek a meghibásodása egyesetleges áramköri szakadásnál az esetek többségében a csapágyegységtölnéhány centiméterre lévö csatlakozónál érdemes a hibát keresni.
3. ábra: a mágneses gyürü a jeladótekerccsel a csapágyházból kiemelve
OE referencia számok listája:
(Az azonosító számokat rendelés előtt mindig pontosítani kell a járműgyártói dokumentációkban!)
OPEL (1603211)
OPEL (90538941)
OPEL (9117622)
VAUXHALL (1603211)
VAUXHALL (90538941)
GENERAL MOTORS (12413197)
GENERAL MOTORS (12413217)
GENERAL MOTORS (12413218)
GENERAL MOTORS (15731627)
GENERAL MOTORS (1603211)
GENERAL MOTORS (22715554)
GENERAL MOTORS (7467601)
Opel
Astra G 1998-2004 kombi (T98)
1.2 16V (F35) benzin (1.2 16V 48kw 65LE 1199ccm) Eng.code: X12XE Type id: 9000
1.2 16V (F35) benzin (1.2 16V 55kw 75LE 1199ccm) Eng.code: Z12XE Type id: 15343
1.6 (F35) benzin (1.6 8V 55kw 75LE 1598ccm) Eng.code: X16SZR Type id: 9001
1.6 16V (F35) benzin (1.6 16V 74kw 101LE 1598ccm) Eng.code: X16XEL,Z16XE Type id: 9002
1.6 CNG (F35) benzin/CNG (1.6 16V 71kw 97LE 1598ccm) Eng.code: Z16YNG Type id: 17099
1.7 CDTI (F35) diesel (1.7 16V 59kw 80LE 1686ccm) Eng.code: Z17DTL Type id: 17250
1.8 16V (F35) benzin (1.8 16V 85kw 116LE 1796ccm) Eng.code: X18XE1 Type id: 9003
2.0 16V (F35) benzin (2.0 16V 100kw 136LE 1998ccm) Eng.code: X20XEV Type id: 9004
2.0 DI (F35) diesel (2.0 16V 60kw 82LE 1995ccm) Eng.code: X20DTL,Y20DTL Type id: 9006
2.2 16V (F35) benzin (2.2 16V 108kw 147LE 2198ccm) Eng.code: Z22SE Type id: 15778
2.2 DTI (F35) diesel (2.2 16V 92kw 125LE 2172ccm) Eng.code: Y22DTR Type id: 16975
Astra G 1998-2009 ferdehátú (T98)
1.2 16V (F08, F48) benzin (1.2 16V 55kw 75LE 1199ccm) Eng.code: Z12XE Type id: 15337
1.4 16V (F08, F48) benzin (1.4 16V 66kw 90LE 1389ccm) Eng.code: X14XE,Z14XE Type id: 10163
1.6 (F08, F48) benzin (1.6 8V 55kw 75LE 1598ccm) Eng.code: X16SZR Type id: 8994
1.6 16V (F08, F48) benzin (1.6 16V 74kw 101LE 1598ccm) Eng.code: X16XEL,Z16XE Type id: 8995
1.7 CDTI (F08, F48) diesel (1.7 16V 59kw 80LE 1686ccm) Eng.code: Z17DTL Type id: 17245
1.8 16V (F08, F48) benzin (1.8 16V 85kw 116LE 1796ccm) Eng.code: X18XE1 Type id: 8996
1.8 16V (F08, F48) benzin (1.8 16V 92kw 125LE 1796ccm) Eng.code: Z18XE Type id: 15339
2.0 16V OPC (F08, F48) benzin (2.0 16V 118kw 160LE 1998ccm) Eng.code: X20XER Type id: 13365
2.0 DI (F08, F48) diesel (2.0 16V 60kw 82LE 1995ccm) Eng.code: X20DTL,Y20DTL Type id: 8999
2.0 OPC (F08, F48) benzin (2.0 16V 147kw 200LE 1998ccm) Eng.code: Z20LET Type id: 17247
2.2 DTI (F08, F48) diesel (2.2 16V 86kw 117LE 2172ccm) Eng.code: Y22DTR Type id: 9694
2.2 DTI (F08, F48) diesel (2.2 16V 92kw 125LE 2172ccm) Eng.code: Y22DTR Type id: 16973
Astra G 1998-2009 lépcsős hátú (T98)
1.2 16V (F69) benzin (1.2 16V 55kw 75LE 1199ccm) Eng.code: Z12XE Type id: 15340
1.4 16V (F69) benzin (1.4 16V 66kw 90LE 1389ccm) Eng.code: X14XE,Z14XE Type id: 10167
1.6 (F69) benzin (1.6 16V 76kw 103LE 1598ccm) Eng.code: Z16XEP Type id: 17249
1.6 (F69) benzin (1.6 8V 55kw 75LE 1598ccm) Eng.code: X16SZR Type id: 9983
1.6 LPG (F69) benzin/LPG (1.6 16V 74kw 101LE 1598ccm) Eng.code: X16XEL,Z16XE Type id: 55911
1.7 DTI 16V (F69) diesel (1.7 16V 55kw 75LE 1686ccm) Eng.code: Y17DT Type id: 13861
2.0 16V (F69) benzin (2.0 16V 100kw 136LE 1998ccm) Eng.code: X20XEV Type id: 9986
2.0 DI (F69) diesel (2.0 16V 60kw 82LE 1995ccm) Eng.code: X20DTL,Y20DTL Type id: 9987
2.2 DTI (F69) diesel (2.2 16V 86kw 117LE 2172ccm) Eng.code: Y22DTR Type id: 9696
Astra G 2000-2005 kupé (T98)
1.6 16V (F07) benzin (1.6 16V 76kw 103LE 1598ccm) Eng.code: Z16XEP Type id: 18559
1.8 16V (F07) benzin (1.8 16V 92kw 125LE 1796ccm) Eng.code: Z18XE Type id: 14684
2.0 16V Turbo (F07) benzin (2.0 16V 141kw 192LE 1998ccm) Eng.code: Z20LET Type id: 17095
2.2 DTI (F07) diesel (2.2 16V 92kw 125LE 2172ccm) Eng.code: Y22DTR Type id: 16972
Astra G 2001-2005 kabrió (T98)
1.6 (F67) benzin (1.6 16V 76kw 103LE 1598ccm) Eng.code: Z16XEP Type id: 17712
2.0 OPC (F67) benzin (2.0 16V 141kw 192LE 1998ccm) Eng.code: Z20LET Type id: 16371
2.2 16V (F67) benzin (2.2 16V 108kw 147LE 2198ccm) Eng.code: Z22SE Type id: 15758
Astra G CLASSIC 2004-2009 (T98)
1.6 16V (F08, F48) benzin (1.6 16V 74kw 101LE 1598ccm) Eng.code: Z16XE Type id: 129065
1.7 CDTI (F08, F48) diesel (1.7 16V 59kw 80LE 1686ccm) Eng.code: Z17DTL Type id: 129069
Astra G CLASSIC 2004-2009 Caravan (F35)
1.6 benzin (1.6 16V 74kw 101LE 1598ccm) Eng.code: Z16XE Type id: 129087
1.6 benzin (1.6 16V 76kw 103LE 1598ccm) Eng.code: Z16XEP Type id: 129076
1.7 CDTI diesel (1.7 16V 59kw 80LE 1686ccm) Eng.code: Z17DTL Type id: 129072
Astra G CLASSIC 2004-2009 lépcsős hátú (T98)
1.4 16V (F69) benzin (1.4 16V 66kw 90LE 1389ccm) Eng.code: Z14XE Type id: 129060
1.6 16V (F69) benzin (1.6 16V 74kw 101LE 1598ccm) Eng.code: Z16XE Type id: 129055
Zafira A 1999-2005 (T98)
1.6 (F75) benzin (1.6 16V 76kw 103LE 1598ccm) Eng.code: Z16XE Type id: 57235
1.6 16V (F75) benzin (1.6 16V 74kw 101LE 1598ccm) Eng.code: X16XEL,Z16XE Type id: 10915
1.6 CNG (F75) benzin/CNG (1.6 16V 71kw 97LE 1598ccm) Eng.code: Z16YNG Type id: 15932
1.8 16V (F75) benzin (1.8 16V 85kw 116LE 1796ccm) Eng.code: X18XE1 Type id: 10917
1.8 16V (F75) benzin (1.8 16V 92kw 125LE 1796ccm) Eng.code: Z18XE Type id: 15331
2.0 DI 16V (F75) diesel (2.0 16V 60kw 82LE 1995ccm) Eng.code: X20DTL,Y20DTL Type id: 11778
2.0 OPC (F75) benzin (2.0 16V 141kw 192LE 1998ccm) Eng.code: Z20LET Type id: 15931
2.0 OPC (F75) benzin (2.0 16V 147kw 200LE 1998ccm) Eng.code: Z20LET Type id: 17499
2.2 DTI 16V (F75) diesel (2.2 16V 86kw 117LE 2172ccm) Eng.code: Y22DTR Type id: 9712
